產品介紹
YXW儀表保溫箱（電加熱儀表保溫箱、蒸汽加熱儀表保溫箱）是與變送器、儀表閥門及管路、電器配件與一體的儀表現場成套裝置。它是儀表現場安裝的重要保護、保溫、防塵、防水設備，具有標準化程度高、造型美觀、結構合理、形式多樣、結實耐用、安裝操作方便等特點。
儀表保溫箱由箱體、儀表安裝支架等部件組成。儀表保溫箱與儀表保護箱的結構基本相同，區別在于儀表保溫箱內還裝有電器加熱器、電伴熱帶或者蒸汽加熱裝置，殼體夾裝泡沫保溫層、耐熱海綿保溫層或者耐高溫石棉保溫層。儀表保溫保護箱的箱體材料有玻璃鋼、不銹鋼板等，箱門上可加嵌入式玻璃觀察窗。
一、安裝與使用
1、儀表保溫、保護箱應垂直安裝，箱子地腳與腳螺栓連接或焊接，亦可根據現場情況由用戶自定。
2、安裝變送器時，先拆下箱子后壁的導壓管進箱板（也可按照用戶要求側壁進箱），然后根據導壓管的數量打孔，穿入密封圈和導壓管后重新裝好穿管板。

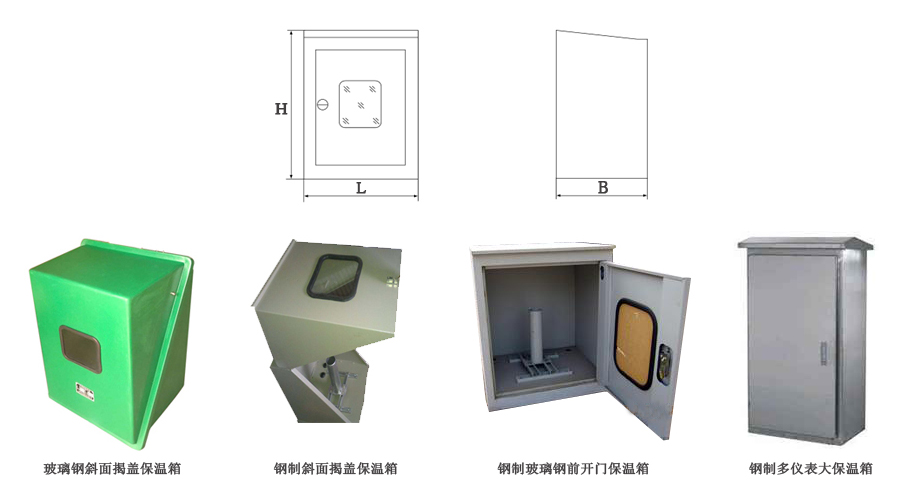

二、儀表保護箱尺寸圖：
型 號 | H（高） | B（深） | L（寬） | 型 號 | H（高） | B（深） | L（寬） |
YXW654 | 600mm | 500mm | 400mm | YXW1066 | 1000mm | 600mm | 600mm |
YXW856 | 800mm | 500mm | 600mm | YXW1256 | 1200mm | 500mm | 600mm |
YXW866 | 800mm | 600mm | 600mm | YXW1266 | 1200mm | 600mm | 600mm |
YXW1056 | 1000mm | 500mm | 600mm |
三、訂貨須知
1、設計院或用戶可按儀表數量選用不同規格的儀表保溫（保護）箱，并標明變送器和端子排數量。應注明箱體顏色(不注時由制造廠選定)。必要時需提供100×50×1mm尺寸的色澤樣板。
2、為確保保護箱的使用效果，訂貨時要注明：
型號、數量、使用地名、地點，該處的環境***低溫度、風速、溫度等氣象資料。箱內要求保持溫度范圍。
3、我公司可根據用戶特殊要求設計和生產非標準的儀表保溫（保護）箱類。
四、儀表保溫箱選型表：
YXH | 儀表保護箱 | ||||||
YXW | 儀表保溫箱 | ||||||
材質 | BF | 玻璃鋼（復合環氧樹脂，耐腐蝕） | |||||
G2 | 鋼制（碳鋼噴塑） | ||||||
G4 | 鋼制（304不銹鋼） | ||||||
開門方式 | A | 斜面揭蓋 | |||||
B | 正面開門 | ||||||
C | 立柱背部連接正面開門 | ||||||
D | 座式前半部可卸 | ||||||
E | 前后開門 | ||||||
保溫方式 （保護箱不選） | D | 電伴熱 | |||||
Q | 蒸汽伴熱 | ||||||
箱體高度 | 6 | 600mm | |||||
8 | 800mm | ||||||
10 | 1000mm | ||||||
12 | 1200mm | ||||||
箱體深度 | 5 | 500mm | |||||
6 | 600mm | ||||||
箱體寬度 | 4 | 400mm | |||||
5 | 500mm | ||||||
6 | 600mm | ||||||
注：箱體規格可定做，訂貨時提供寬*深*高的具體規格。 | |||||||
